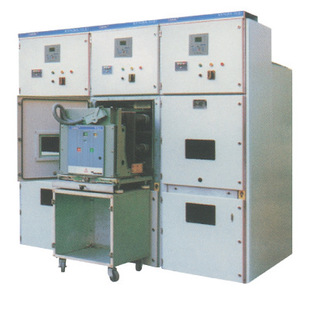

高壓抽屜式開關柜KYN28-12
產品簡介
產品簡介： KYN28-12(GZS1)系列抽出式高壓開關柜，系3.6～12kV三相交流50Hz戶內成套配電裝置。主要用于發電廠、工礦企業、電力系統二次變電所的受配電以及大型高壓電動機啟動、控制等
訂購熱線：0354-2029555 13546340555
產品介紹
KYN28-12(GZS1)系列抽出式高壓開關柜，系3.6～12kV三相交流50Hz戶內成套配電裝置。主要用于發電廠、工礦企業、電力系統二次變電所的受配電以及大型高壓電動機啟動、控制等，并對電路進行控制、保護和監測。 KYN28-12(GZS1)系列抽出式開關柜配用高開斷能力和低截流值的國產VS1(ZN63)型真空斷路器（也可以配置ABB公司生產的VD4型真空斷路器）作為主開關，結構先進、合理、緊湊，性能優越，安全可靠，同時具有“五防”聯鎖功能，滿足IEC298、GB3906等技術標準要求。
產品詳情：
【商品名稱】高壓抽屜式開關柜KYN28-12【防護等級】IP4X
【安裝形式】室內安裝 【額定電流】主母線，630、1250、1600、2000、2500、3150 A
【質量許可】高壓合格證 【額定電壓】3、6、10 KV
【產品顏色】多種顏色可選 【分段能力】X
【產品規格】多種規格可選 【產品貨期】20個工作日內
【執行標準】IEC60298 GB3906-2006 【產品包裝】木箱包裝
【保質期限】兩年（可延長質保） 【送貨方式】貨車送貨到現場
1、模數化、積木式設計
2、具有隔離試驗、工作位置定位裝置
3、絲桿搖進機構
概述：
KYN28-12(GZS1)系列高壓抽出式高壓開關柜，系3.6～12kV三相交流50Hz戶內成套配電裝置。主要用于發電廠、工礦企業、電力系統二次變電所的受配電以及大型高壓電動機啟動、控制等，并對電路進行控制、保護和監測。 KYN28-12(GZS1)系列高壓抽出式開關柜配用高開斷能力和低截流值的國產VS1(ZN63)型真空斷路器（也可以配置ABB公司生產的VD4型真空斷路器）作為主開關，結構先進、合理、緊湊，性能優越，安全可靠，同時具有“五防”聯鎖功能，滿足IEC298、GB3906等技術標準要求。
結構：
KYN28-12型高壓抽出式高壓開關柜，柜體用敷鋁鋅鋼板彎制組合而成，全封閉型結構，柜內用薄鋼板隔開四個室，螺栓連結，上部為母線室，中部為手車室，下部為電纜室，儀表及繼電器安裝在柜體上部前面的儀表室內，具有架空進出線及左右聯絡的功能。手車由角鋼和鋼板焊接而成，分為斷路器手車、電壓互感器避雷器手車、電容器避雷器手車、所用變壓器手車、隔離手車及接地手車等。手車上的面板就是柜門，門上部有觀察窗及照明燈，并具有把手車鎖定在工作位置、試驗位置及斷開位置的功能。柜后上、下門裝有連鎖，只有在停電后手車抽出；接地開關接地后，才能打開后下門，再打開后上門。通電前，只有先關上后上門，再關上后下門，接地開關才能分閘，使手車能插入工作位置，防止誤入帶電間隔。

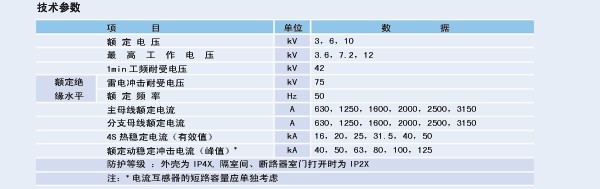

技術參數：

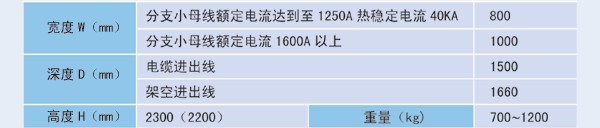

參考尺寸：
使用環境
① 周圍空氣溫度：最高溫度+40℃，最低溫度-15℃；
② 環境濕度：日平均相對濕度不大于95%，月平均相對濕度不大于90%；
③ 海拔：設備安裝場所最大海拔高度1000米；
④ 地震：地震烈度不超過8度；
⑤ 周圍空氣：應不受腐蝕性或可燃性氣體、水蒸汽等明顯污染；
⑥ 無嚴重污穢及經常性的劇烈振動，嚴酷條件下嚴酷度設計滿足I類要求。
訂貨須知
1、注明進出線方向，進出線規格及對應的數量。
2、安裝尺寸部分可參照上方的圖片外形及安裝舉例
3、高壓開關柜一般情況下，用戶必須提供配電電氣系統圖。
錦泰昌電氣向使用方鄭重承諾：
1,高壓開關柜供貨為最近生產的按合同要求的產品，技術先進，質量優良，設計、材料和工藝無缺陷和差錯。
2,本公司對售出產品實行免費技術服務和定期回訪，征集用戶反饋信息，以便更好地為用戶服務。
3,有專業的技術工程師24小時為你服務，為你解答各種問題，解決你使用過程中的后顧之憂。
4,讓用戶花最少的錢，買到最實惠的產品。質量保證！工藝先進 歡迎來電咨詢。
